1、采用Cortex*2工业级处理器，功耗低，发热小而稳定，无操作系统，避免死机； 2、点对点实时切换，Soc技术加3D图形处理视频处理芯片，图像显示效果佳； 3、4.5G芯片带宽，支持19.4Mbps ~ 2.97Gbps的HD/SD/3G-SDI格式分辨率自适应； 4、广播级A/D采集芯片，符合SMPTE259M/292M/344M/424M和 ITU 标准； 5、支持HD/3G-SD的720P/1080P的24hz/30hz/50hz/59hz/60hz； 6、4路SDI输入和4路SDI输出(音视频同步)，采用BNC接口，符合IEC169-8标准； 7、SOC和ISP处理技术，支持DVSA驱动芯片，SDI传输距离可达100～300m； 8、CMMAW技术和电源管理，掉电记忆存储。支持32组FPGA存储模式，可直接操作； 9、前面板多功能按键,且具备液晶显示屏（可定制彩色触摸屏）实时显示设备和操作情况； 10、可配内监测模块:对设备内各种功能模块进行检测，如温度，运行状况报警； 11、支持全通道阻抗匹配和输入自适应均衡、输出预加载从处理，画面效果更加好； 12、支持RS232/485，按键键盘，遥控器，外接触摸屏以及TCP/IP网络管理、ipad等智能设备管理方式，支持软件切换状态实时反馈； 13、国际生产规范GB/T2423，宽电压设计AC100～260V，50/60Hz。 |

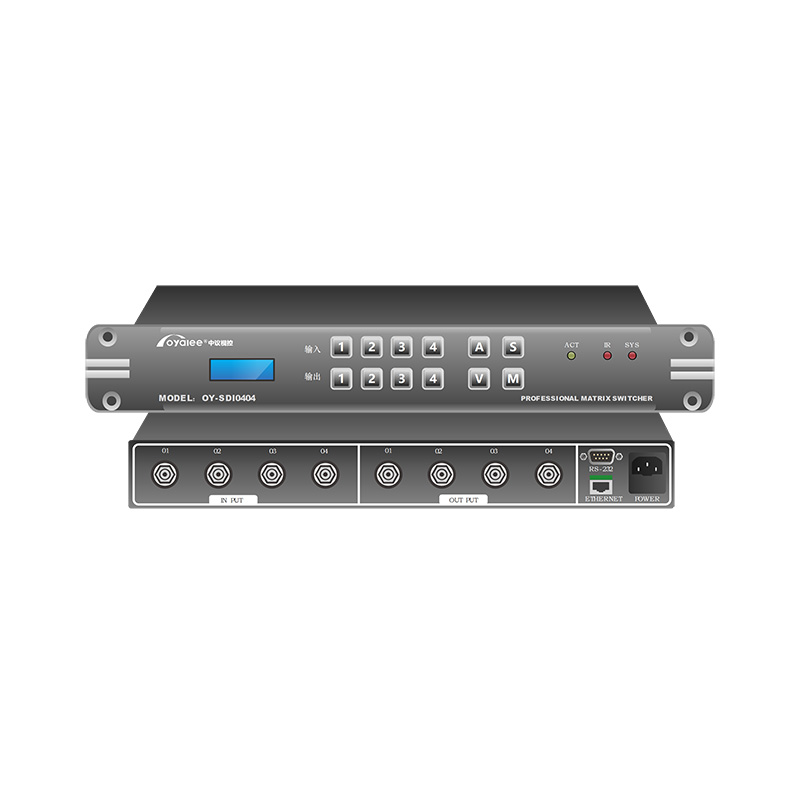

| 品牌厂商 | 英文商标：oyalee 中文商标：中议视控 生产厂家：广州欧雅丽信息技术有限公司 生产地址：中国·广州 产品型号：OY-SDI0404 |
| 通道数量 | 输入通道数：4路BNC输入符合IEC169-8 输出通道数：4路BNC输出符合IEC169-8 |
| 内核配置 | 处理器：4核心 ARM系列1.3GHz 存储器：128M 使用标准：SMPTE259M/292M/344M/424M和ITU标准 接口带宽：2.97Gbps 芯片带宽（速率）：4.5Gbps 视频格式：270Mbps SDI.485 Gbps HD-SDI和2.97Gbps 3G-SDI 支持的分辨率：525i 59.94,625i 50;720p 23.98/24/25/29.97/30/50/59.94/60;1080i 50/59.94/60;1080p 23.98/24/25/29.97/30/50/59.94/60; 音视频切换：音视频信号同步切换（内置音频） |
| 视频信号 | 信号类型：3G-SDI数字串行信号 数据频率：19Mbps到4.5Gbps 视频阻抗：75Ω 直流偏误差：15mV 直流补偿：最大±5mV 信号幅度：800mV±5% 冲过：小于10% 移动：小于540ps±10% 最小/最大电平：0.5V to 1.0 Vp-p 回波损耗：<-15dB,DC@1MHz to 1.5GHz 位时钟抖动：<0.15 Tbit 位上升时间：<0.3Tbit (20%--80%)s 位下降时间：<0.3Tbit (20%--80%) 信号增益：0db 切换延时：5nS(±1nS) 切换速度：200 ns(最长时间) SDI驱动距离：100-300米，视线材规格而定，如使用Belden 1694A认证的线缆 |
| 控制接口 | 串行控制接口：2个RS-232，9-针D型接口； 波特率：9600 数据位：8位 停止位：1位，无奇偶校验位 控制口结构：2=RX，3=TX，5=GND 网络控制接口：RJ45【选配】100M,全双工或半双工 网络控制协议：UDP;TCP/IP 键盘控制：+5V=DC5V , + = DATA+, -=DATA- GND = 信号地 控制介质：红外遥控器/按键/软件/网络/中控 |
| 电气参数 | 电源：100V/AC ~ 260V/AC_50/60HZ 储存、使用温度：-20°~+80°C 储存、使用湿度：10% ~ 90% 控制平台：中控系统Windows,linux,ios,Android无线/有线触摸屏 规格尺寸：1U 430x237x45mm（长x宽x高） 重量：≤2.8kg 功率：≤30w 平均无故障时间：98，000小时 推荐控制端：OY-6000P,OY-6000C,OY-6000M,OY-3000P,OY-3000C,OY-3000M,OY-3000H,OY-1000P,OY-1000C |
