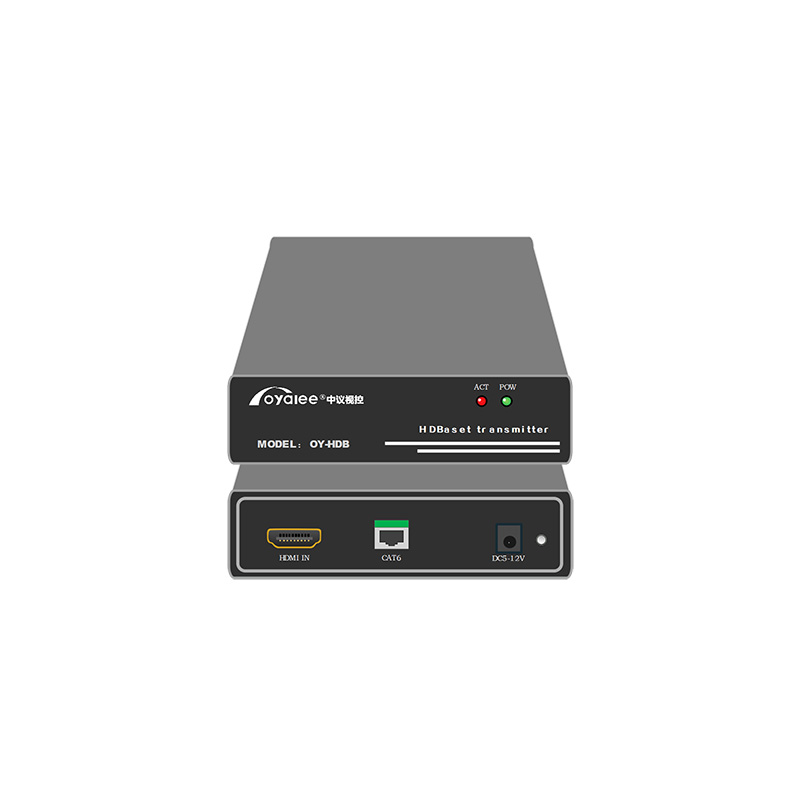

HDBaset传输器OY-HDB

特点参数

产品特点

1、采用CAT5/6线缆可传输距离至70/100/150米

2、采用HDBaset技术，无压缩点对点传输技术，无传输延时，兼容HDBaset协议的第三方设备

3、支持1920*1080@60，1920*1200@60，4K@30及以下分辨率，采用HDMI1.4设计，可根据需求选择HDMI2.0版本4K@60，自适应输入输出分辨率ARR技术

4、支持HDMI特性，HDMI-3D,深色，兼容HDCP,支持EDID，杜比音频，DTS音频等

5、可选IR红外回传，RS232传输，POE供电技术

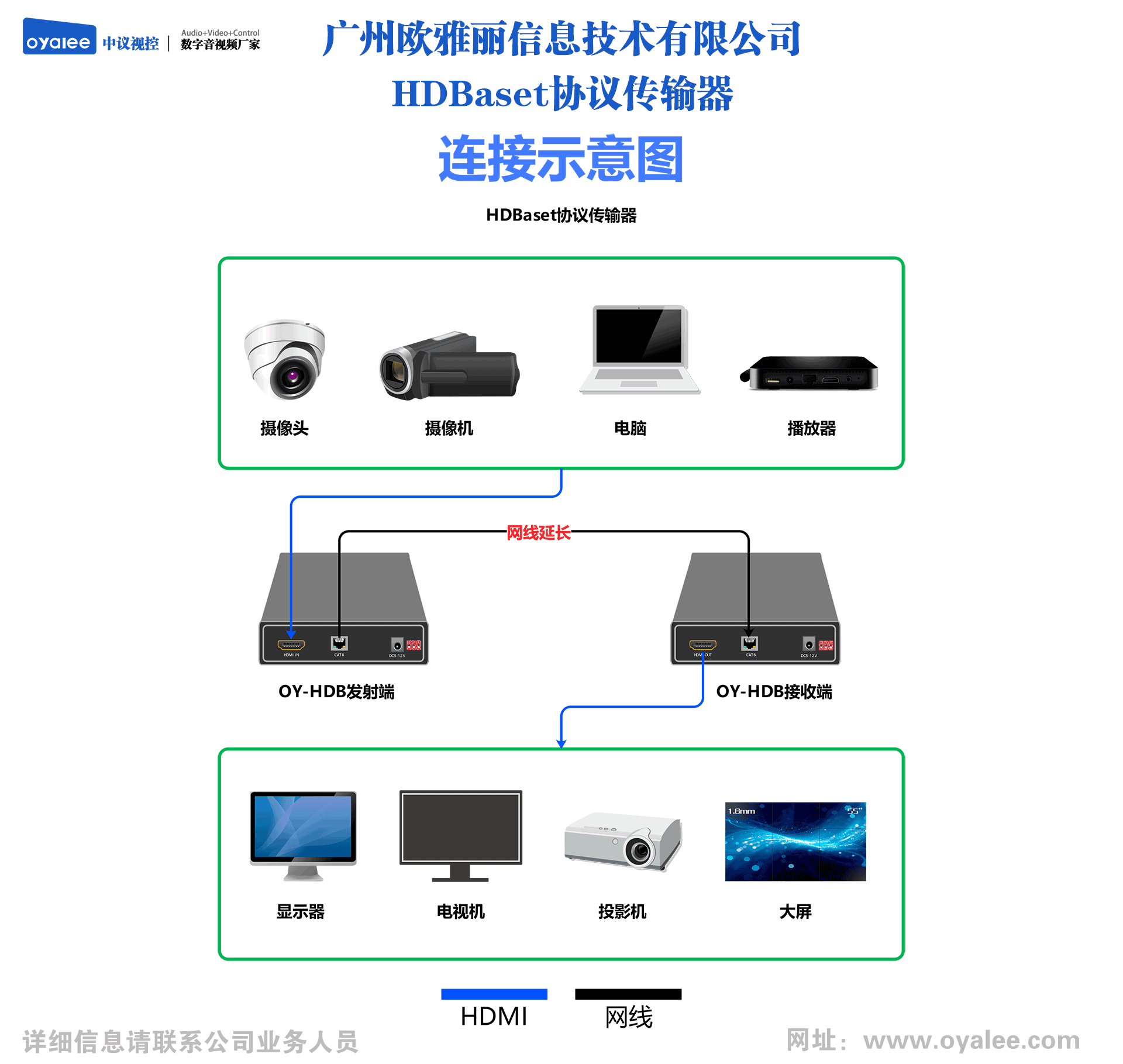

6、支持音视频同步传输和分离传输技术

7、金属机身，散热更好，支持7*24小时工作，适用于各种工程

技术参数

品牌厂商	英文商标：oyalee 中文商标：中议视控生产厂家：广州欧雅丽信息技术有限公司生产地址：中国·广州产品型号：OY-HDB
功能部分	传输协议：HDBaset 传输信道：1通道传输电缆：单根STP Cat5e/6网络电缆传输距离：参考实际米数【参考实际型号】
接口性能	可选传输距离：70/100/150 支持的协议：HDBaset，HDMI1.4，DVI1.0 支持分辨率：4096×2160@30Hz 4K向下兼容，可定制4K60HZ 发送端接口：HDMI1；RJ451；可选RS232/IR红外传输接收端接口：HDMI1；RJ451；可选RS232/IR红外传输视频信号格式：HDMI1.4（支持HDCP加密和音频信号） EDID：支持EDID透传推荐线缆：CAT5E/CAT6/CAT7
视频信号	信号类型：HDMI 规范中的 HDMI-A全数字 T.M.D.S. 信号信号强度：T.M.D.S +/- 0.4Vpp 电平信号：T.M.D.S 2.9V/3.3V 视频阻抗：差分100Ω 回波耗损：-15dB @1MHz to 1.5GHz 显示数据通道：5.0 Vp-p (TTL) TDR上升时间：75 PS 时钟恢复：自动直流偏误差：15mV 位时钟抖动：<0.15 Tbit 位上升时间：<0.3Tbit (20%--80%)s 位下降时间：<0.3Tbit (20%--80%) 信号增益：0db 通道间隔离度：>65dB 最大传播延时：5ns(±1ns) 上升/下降时间：4ns max 最大/最小电平：0.5 V至1.0 Vp-p 无偏移信号强度：0.7V pp 直流补偿：最大±5mV
电气参数	电源：DC-12V/2A_100V/AC ~ 260V/AC_50/60HZ 储存、使用温度：-20°~+80°C 储存、使用湿度：10% ~ 90% 整机静电防护：1a 接触放电3级，1b 空气放电3级静电防护执行标准：IEC61000-4-2 功率：≤10W 平均无故障时间：98，000小时
