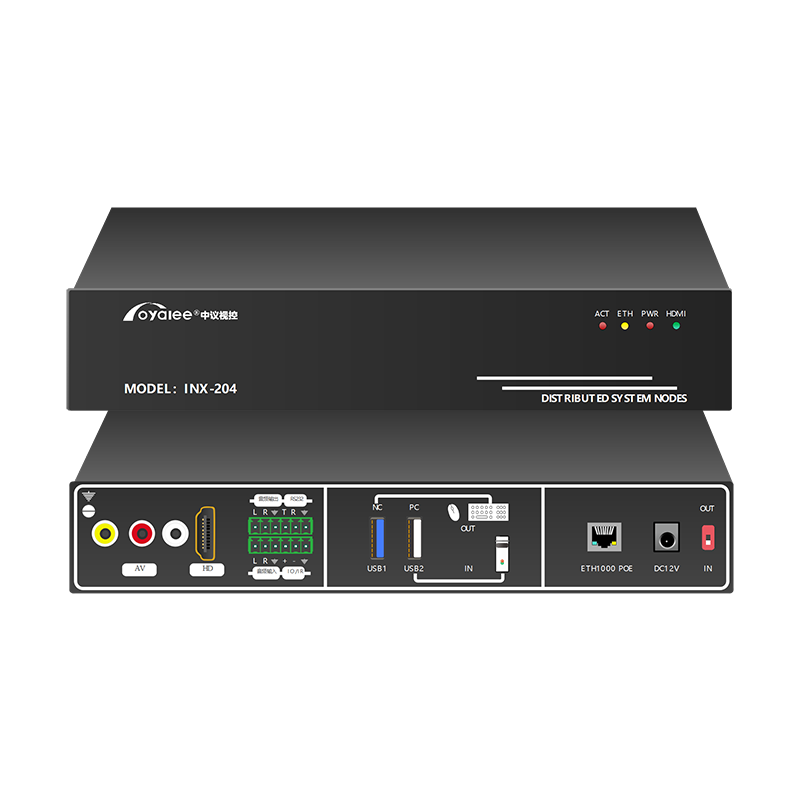

INX-204分布式节点

AV分布式编解码一体机

INX-204采用分布式设计架构,集音视频可视化,KVM管理,可编程控制于一体。支持HDTV高清及以下分辨率自适应显示PAL/NTSC_M/NTSC4.43/SECAM/PLA-M/PAL-N;。产品设计之初充分考虑了视频处理的同步性、实时性、兼容性、色彩还原等指标。适用于议室,多功能厅,监控中心,调度指挥中心,智能化建筑,展厅信息化建设等场所。
INX-204分布式节点
INX-204分布式节点
INX-204分布式节点

特点参数

产品特点

1、结构配置:分布式设计,FPGA纯硬件国产化芯片,ARM A73@4核心2.0GHz处理器,Mali G52 MP4解码芯片,1G运行内存,8G EMMC存储器。可至于任意位置,任意扩充,互不干扰,当某个节点损坏,不影响其他节点工作;

2、视频接口:支持1路AV输入/输出,支持【PAL/NTSC_M/NTSC4.43/SECAM/PLA-M/PAL-N】,1路HDMI输出/环出,2路独立音频接口,支持HDCP2.2协议,支持EDID和3D视频,支持HDTV 1080P@50、60Hz自定义分辨率向下兼容,高色域采集和输出,达到视觉无损;

3、功能接口:1路千兆网口,1路DC电源接口,2路USB KVM管理,每个节点提供RS232/422/485/红外I/O模拟量/继电器开关量接口【≤1+1+4路RS232,≤2路RS485,≤1+4路IR,≤1+4路RELAY,≤1+4路I/O】扩展;

4、前面板配置:前面板具备信号和状态指示灯*4,可显示节点状态,信号,网络,电源;

5、视频编解码:采用全国产化图像处理芯片,无压缩音视频HTTP、HLS、FLV、RTSP、ONVIF、RTMP、SRT、UDP、M3U8国标28181等编解码自动适应网络环境,支持12Kbps~60Mbps码率标定,处理延时≤15ms。支持视频AES/DES/3DES/自主INX ENC等加密算法;

6、音频编解码:支持多协议音频编码ADPCM、G.711、G.726、AAC、AAC+、MP2、MP3。支持音频透传/分离/内嵌/控制/同步传输/异步传输,支持混音最大32路;

7、编解码处理:支持信号接收,处理,输出,编码,解码,POE,切换,字符叠加,台标,底图,滚动字幕,预览,≥128回显,16画面分割,录播[定制选配],镜像,KVM跨网管理,场景预案,亮度色彩调整,界面定制,LCD/LED/DLP拼接16级图像【开窗/画中画/漫游/叠加/缩放/移动】,音频管理,可视化管理,可编程化控制于一体;

8、故障报警:实现故障报警,能够将故障信息显示于管理软件、节点输出OSD屏幕上提醒;

9、AI智能语音:一键开启/关闭语音识别功能,语音识别使用方式为预设字串,或屏幕按钮按键名称,支持全屏任意文字识别,支持单按钮多个口令识别,支持方言识别,支持语音识别向第三方发送控制指令;

10、KVM控制:KVM控制USB接口,配合输出单元实现坐席中任意一套键鼠操控多台计算机设备,实现跨网段、跨系统操作,实现无规律任意跨屏、跳跃跨屏、任意方向跨屏,可以跳跃至目标业务数据电脑屏幕,且支持Windows、安卓、IOS/MAC、Unix、Linux、小红帽、麒麟等操作平台,实现单屏多画面功能,一台显示器可同时显示16个坐席输入画面;

11、推送功能:实现键盘热健推送信号到大屏幕目标区,用户可用键盘热键将当前接管信号直接推送到大屏幕上任意信号区,大屛幕上以醒目边界指示,并在操作员端提示大屏幕上当前信号的信息;

12、权限控制:管理员对用户具有全权管理能力,可控制用户或服务器。具有全面控制、仅可观看、及不可访问和控制三种权限。操作员也具有独占接管、完全控制、仅观看视频三种权限;

13、安全隔离:所有的节点信号传输采用DES加密技术,不同于部分将软件安装于 PC,并用 PC 自身网络接口进行坐席内容交互,导致业务系统和控制系统无法物理区隔的坐席指挥系统,本系统业务网和控制网物理上完全隔离,业务网无法通过任何方式连入控制网,从而保证控制网信息安全;

14、OSD接管:OSD中英文菜单,实现分级授权和二次授权,具备相应操作权限的用户可在任意位置通过OSD菜单登陆,对坐席协作节点进行分配,组成席位、拼接屏、多屏卡成组接管等功能,用户可通过OSD菜单进行本地信号切换,OSD菜单可显示接入单元状态(在线、输入、输出状态);

15、交互批注:可自定义设定颜色和字体格式,可快捷标注三角旗、红旗和自定义图片;可画圆、椭圆、正方形、直线、 箭头、文字批注;支持先批注,再发送显示,支持兼容国产操作系统;

16、维护查询:输入/输出节点支持视频丢失检测、音频丢失检测、电平信号检测、信号源分辨率检测、信号源制式检测及节点上下线检测,可自动反馈检测信息并生成系统文档,管理员可下载日志查看的具体日志记录;

17、节点位置:节点点名功能,当软件选中节点时,节点上面所有的指示灯闪烁,支持实时导出中文系统连接图,实时记录接入设备类型、连接状态、端口状态、方便后续运维管理;

18、环境模块:可配置检测内部或者外部环境模块,实时监测环境PM2.5,温度,湿度,气压,风速,PH值等;

19、虚拟IP:多路信号输入的节点,只占用1路网络接口的情况下,虚拟为每路输入信号产生1路不同IP地址和MAC地址,便于系统接入且节省布线和网络资源;

20、批量生产:POE与外接电源适配器供电,可实现电源双备份,支持365*24小时的连续运行,能够适应各控制、调度、监控中心等场所对系统性能严格的要求;

21、安装方式:支持机架式安装、嵌墙安装、地插式安装、桌插式安装,包含所需电源适配器及与计算机及外设、集中控制、混合矩阵、拼接控制器等设备连接及所需线缆、接头等所有设备及安装材料、附件。

技术参数

品牌厂商

英文商标:oyalee

中文商标:中议视控

生产厂家:广州欧雅丽信息技术有限公司

生产地址:中国·广州

产品型号:INX-204

内核配置

处理器:ARM A73@4核心处理器2.0GHz

GPU:Mali G52 MP4

内存:1G运行内存,8G存储器

指示灯:ACT、ETH、PWR、信号灯

信号类型:PAL/NTSC_M/NTSC4.43/SECAM/PLA-M/PAL-N

输入/输出:编解码一体

典型参数

分辨率:支持HDTV 1080P@50、60Hz及以下

色彩空间:4:2:0

压缩格式:H264/H265

编码:2K@60*1+720*576@30*1

解码:1080P@60*2/1080P@30*4/720P*576@30*16

同步延时:15~200ms视频可调

输入输出:1路AV输入【PAL/NTSC_M/NTSC4.43/SECAM/PLA-M/PAL-N】,1路HDMI输出:2K@60

视频编解码

视频协议:HTTP、HLS、FLV、RTSP、ONVIF、RTMP、SRT、UDP、M3U8国标28181

码率模式:CBR/VBR/AVBR/FIXQP/QPMAP

码流类型:ES/TS

TS包个数:3-128

视频帧率:5~60FPS

编码延时:≤15ms

视频码率:12Kbps~30Mbps

视频加密:AES/DES/3DES/自研INX ENC

视频处理:接收,处理,输出,编码,解码,POE,切换,字符叠加,台标,底图,滚动字幕,预览,≥128回显,16画面分割,录播,镜像,场景预案,亮度色彩调整,界面定制,LCD/LED/DLP拼接16级图像【开窗/画中画/漫游/叠加/缩放/移动】

音频编解码音频编码:ADPCM、G.711、G.726、AAC、AAC+、MP2、MP3

编码码率:12Kbps~320Mbps

信噪比:>90dB

采样率:44.1KHZ  48KHZ

混音:≤32路

音频处理:透传/分离/内嵌/控制/同步传输/异步传输

KVM管理

KVM接口:支持【预留选配】

多用户:支持

KVM处理:KVM控制,推送,权限控制,安全隔离,OSD接管,交互批注

其他扩展

故障报警:支持

日志查询:支持

位置查询:支持

语音控制:支持

环境模块:可配置

虚拟IP:支持

双机备份:支持

端口扩展支持:≤1+1+4路RS232,≤2路RS485,≤1+4路IR,≤1+4路RELAY,≤1+4路I/O

管理终端终端系统:≥Windows XP、≥安卓7.0、≥IOS8.0/MAC、Unix、Linux、小红帽、麒麟等

管理协议:UDP;TCP/IP/串口/OY-NET/HTTP等

管理界面:Web/APP

在线升级:支持

远程管理:支持

推荐控制端:OY-6000P,OY-6000C,OY-6000M,OY-3000P,OY-3000C,OY-3000M,OY-3000H,OY-1000P,OY-1000

电气参数

网络:1000M RJ45

其他接口:RS232*1,IO/IR复用*2

可视化:支持安卓,IOS,WIN,LINUX,WEB等系统可视化设计

电源:POE供电和DC12V 2A二选一

节点拨码:支持【输入输出一体化,可拨码设计】

独立运行:支持【无需服务器,可独立运行】

产品尺寸:215mm*144*44mm
