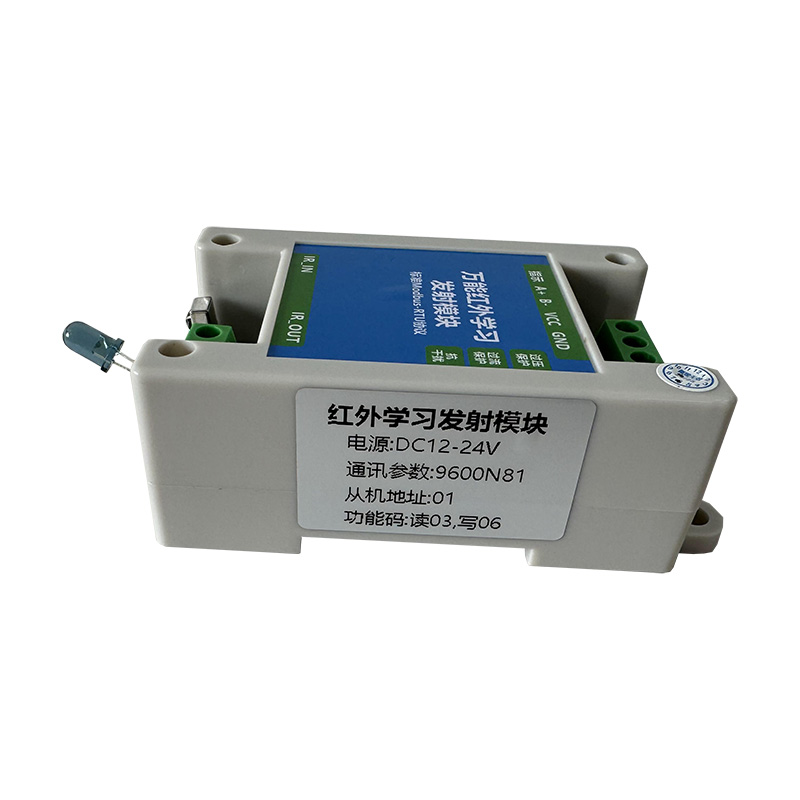

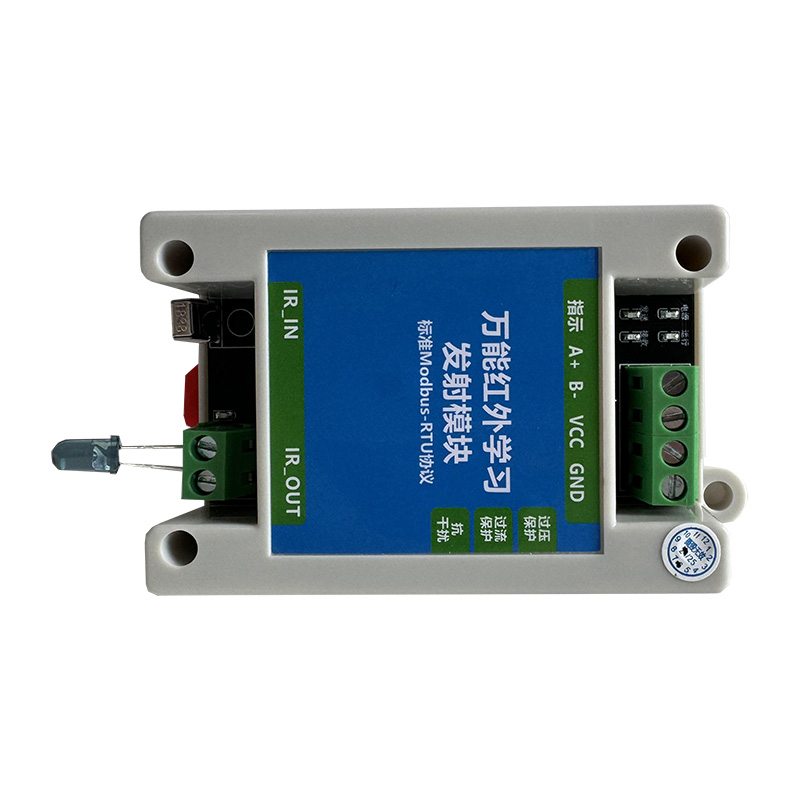

OY-HIR红外控制器

电视，空调，DVD等红外设备控制器【256通道】

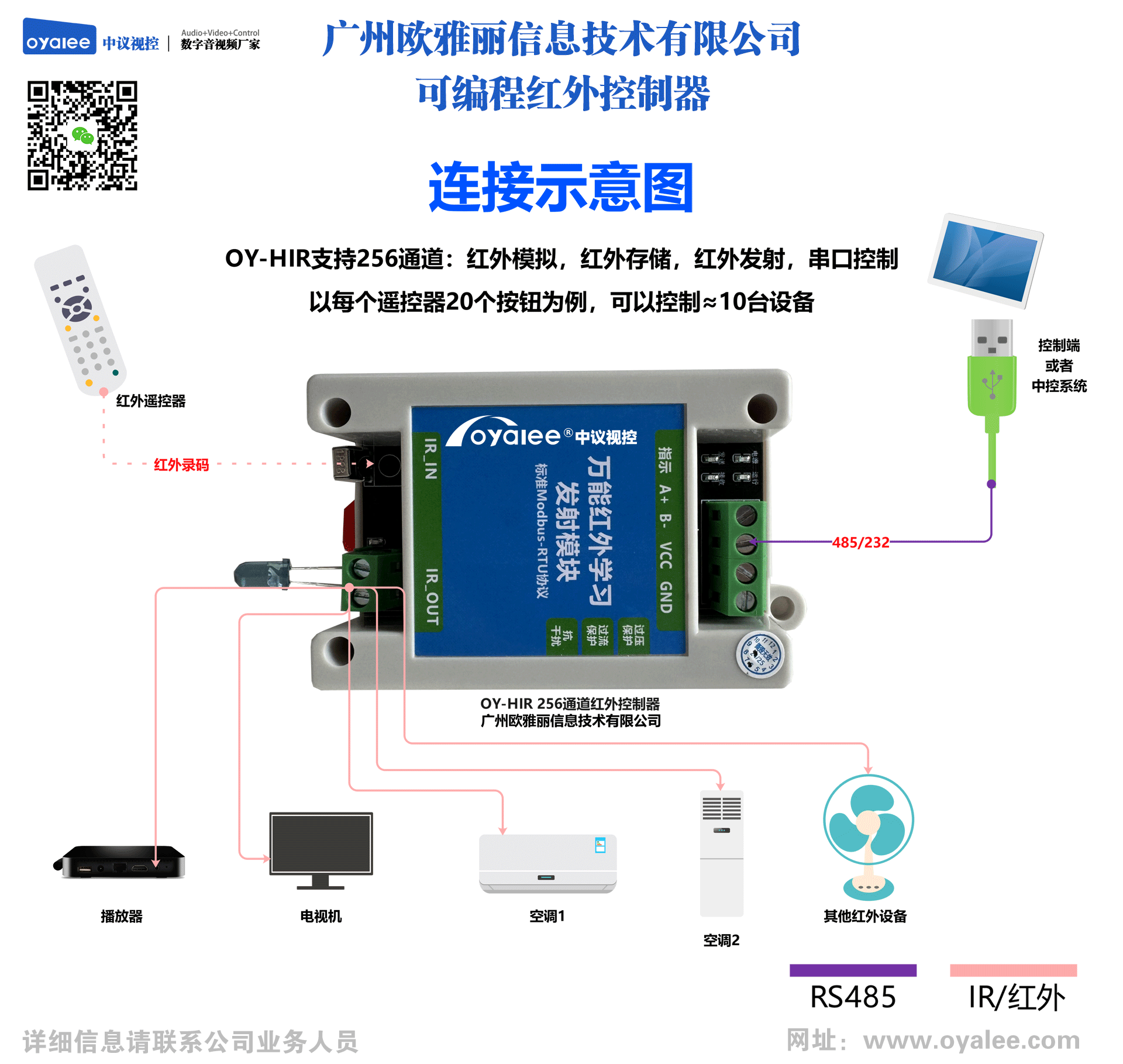

OY-HIR采用4核心ARM处理器，内置64M FLASH红外数据容量存储器，支持38Khz红外发射载波，支持模拟、接收、发射、寄存，可模拟接收空调、机顶盒、电视机、卫星锅、电风扇、DVD等各种红外设备。可模拟≤256通道红外数据。适用于大型会议场所，多功能厅，集红外IR控制管理扩展，能够有效的控制更多的IR红外设备。

OY-HIR红外控制器

特点参数

产品特点

1、采用4核心ARM处理器，内置64M FLASH红外数据容量存储器

2、支持单个红外录码以及数据拷贝的方式寄存1200-115200波特率

3、支持15-120KHz红外载波范围，支持38Khz红外发射载波，红外学习间隔时间≤100ms

4、支持≤256通道红外数据的模拟、接收、发射、寄存

5、红外发射可延长50米，RS485的控制方式，最远传输距离2000米

6、采用分布式架构，可独立运行，也可配合控制系统使用

7、大批量生产，稳定性好，过压、过流、防雷击、抗干扰等防护设计

技术参数

品牌厂商	英文商标：oyalee 中文商标：中议视控生产厂家：广州欧雅丽信息技术有限公司生产地址：中国·广州产品型号：OY-HIR
性能参数	处理器：ARM 4核心600MHZ 接口：电源正负，485双向接口，红外发射，红外接收指示灯：电源指示的，运行指示灯，发射指示灯，接收指示灯红外通道数：256通道数据红外学习器：录码/文件拷贝红外数据容量：64M 学习载波范围：15-120KHz 发射载波：38KHz 红外脉冲精度：±20us 红外脉宽范围：50us-70ms 红学习时间间隔：100ms 红外延长距离：50米 ID级联：可定义0~255的ID级联推荐控制端：OY-6000P,OY-6000C,OY-6000M,OY-3000P,OY-3000C,OY-3000M,OY-3000H,OY-1000P,OY-1000C
使用说明	发射1至16号，总共248，16进制。248换算成16进制为F8 01 06 00 01 00 01 19 CA 01 06 00 01 00 02 59 CB 01 06 00 01 00 03 98 0B 01 06 00 01 00 04 D9 C9 01 06 00 01 00 05 18 09 01 06 00 01 00 06 58 08 01 06 00 01 00 07 99 C8 01 06 00 01 00 08 D9 CC 01 06 00 01 00 09 18 0C 01 06 00 01 00 0A 58 0D 01 06 00 01 00 0B 99 CD 01 06 00 01 00 0C D8 0F 01 06 00 01 00 0D 19 CF 01 06 00 01 00 0E 59 CE 01 06 00 01 00 0F 98 0E 01 06 00 01 00 10 D9 C6 学习1至248 01 06 00 00 00 01 48 0A 01 06 00 00 00 02 08 0B 01 06 00 00 00 03 C9 CB 01 06 00 00 00 04 88 09 取消学习0 01 06 00 00 00 00 89 CA 测试红外250 01 06 00 00 00 FA 09 89 擦除flash 249 01 06 00 00 00 F9 49 88 设置地址：1-247 01 06 00 02 00 01 E9 CA 如将原来01设置为10 01 06 00 02 00 10 29 C6 将10设置为01 10 06 00 02 00 01 EA 8B 默认出厂地址为01，如遇到不知该设备地址的时候，可以用软件搜索，搜索到设备之后，点上面的学习或者发射，看软件上面的地址码显示。设置波特率：12、24、48、96、192、384、576、1152。波特率的数值除以100。如设置4800波特率，48转换成10→16进制为30 01 06 00 03 00 30 79 DE 如设置9600波特率，96转换成10→16进制为60 01 06 00 03 00 60 79 E2
电气参数	电源：DC 12-24V 控制接口：RS485/OY-NET 2000米储存、使用温度：-30 ℃~60 ℃ 储存、使用湿度：10% ~ 90% 安装方式：螺丝安装或35mm轨道安装平均无故障时：98,000小时
